科洛結(jié)構(gòu)自防水的特點(diǎn)及適用范圍

科洛結(jié)構(gòu)自防水采用建筑防水材料無機(jī)納米抗裂劑和永凝液DPS，經(jīng)過C30混凝土早期抗裂性影響測試，通過密封混凝土結(jié)構(gòu)裂縫自修復(fù)，代替卷材無機(jī)不老化，節(jié)省成本40%，工期與結(jié)構(gòu)同步，壽命100年以上。

一. 性能測試方法

（1）試驗(yàn)宜在溫度為（ 20 ±2）℃，相對濕度為（ 60 ± 5） % 的恒溫恒濕室中進(jìn)行。

（2）將混凝土澆筑至模具內(nèi)后，應(yīng)將混凝土攤平，且表面應(yīng)比模具邊框略高?？墒褂闷桨灞砻媸秸駬v器或者采用搗棒插搗，應(yīng)控制好振搗時(shí)間，并應(yīng)防止過振或欠振。

（3）在振搗后，應(yīng)用抹子整平表面，并應(yīng)使骨料不外露，且應(yīng)使表面平實(shí)。

（4）應(yīng)在試件成型后 30min ，立即調(diào)節(jié)風(fēng)扇位置盒風(fēng)速，應(yīng)使試件表面中心正上方100mm處風(fēng)速為（ 5 ± 0.5） m/s 。應(yīng)使風(fēng)向平行于試件表面盒裂縫誘導(dǎo)器。

（5）應(yīng)在風(fēng)吹開始 60min 后噴灑液體，基準(zhǔn)組噴灑自來水，外涂組和內(nèi)摻＋外涂組噴灑科洛永凝液DPS，一共四次，每次間隔 7min ，每次噴灑液體用量相等，噴灑總量按250g/ ㎡計(jì)。

（6）試驗(yàn)時(shí)間應(yīng)從混凝土攪拌加水開始計(jì)算，應(yīng)在（ 24 ±0.5） h 測讀裂縫。裂縫長度應(yīng)用鋼直尺測量，并應(yīng)取裂縫兩端直線距離為裂縫長度。當(dāng)一個(gè)刀口上有兩條裂縫時(shí)，可將兩條裂縫的長度相加，折算成一條裂縫。

（7）裂縫寬度應(yīng)采用放大倍數(shù)至少 40 倍的度數(shù)顯微鏡進(jìn)行測量，應(yīng)測量每條裂縫的最大寬度。

二. 試驗(yàn)過程圖片

C30混凝土早期抗裂性能試驗(yàn)進(jìn)行基準(zhǔn)（KS1-1 ）、外涂（ KS1-3）和內(nèi)摻＋外涂（KS1-4 ）共三組對比試驗(yàn)，單次試驗(yàn)每組試件數(shù)為 1個(gè)，試驗(yàn)次數(shù)為 2 次。

    （1）第一次試驗(yàn)

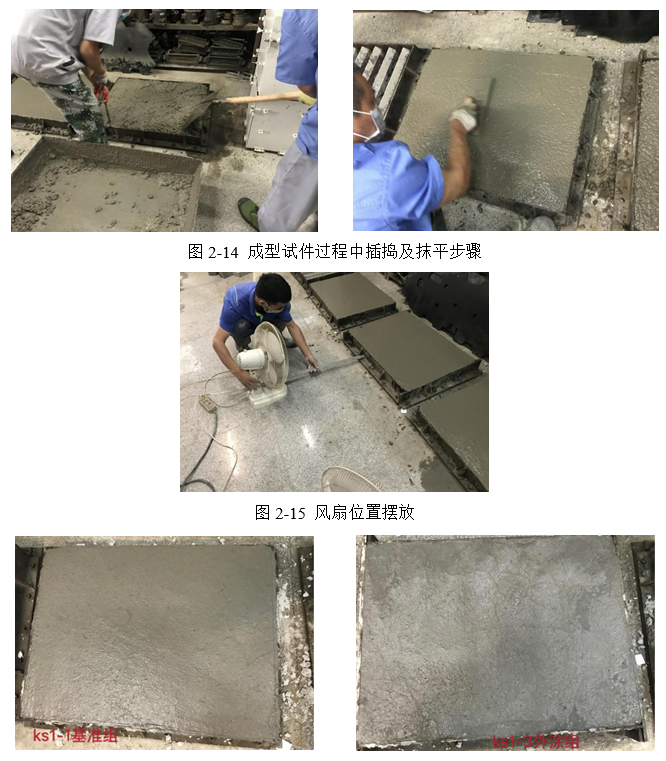

第一次試驗(yàn)，成型試件過程中插搗及抹平步驟見圖2-14，擺放風(fēng)扇位置見圖 2-15 ，噴灑液體過程見圖2-16。

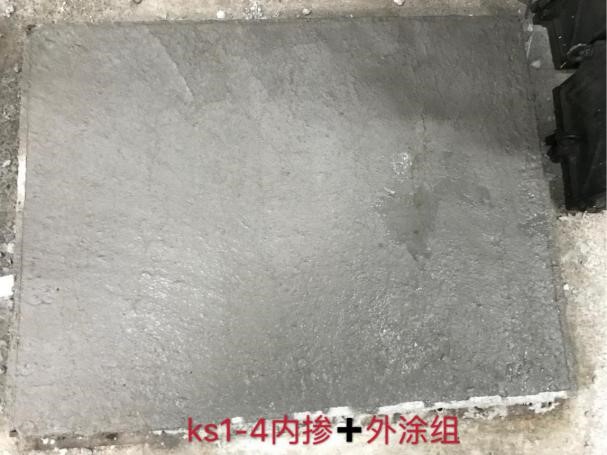

圖2-16 噴灑液體過程圖

（2）第二次試驗(yàn)

第二次試驗(yàn)，成型試件過程中插搗及抹平步驟見圖2-17，開啟風(fēng)扇風(fēng)吹步驟見圖 2-18 ，噴灑液體過程見圖2-19。

三. 結(jié)果及分析

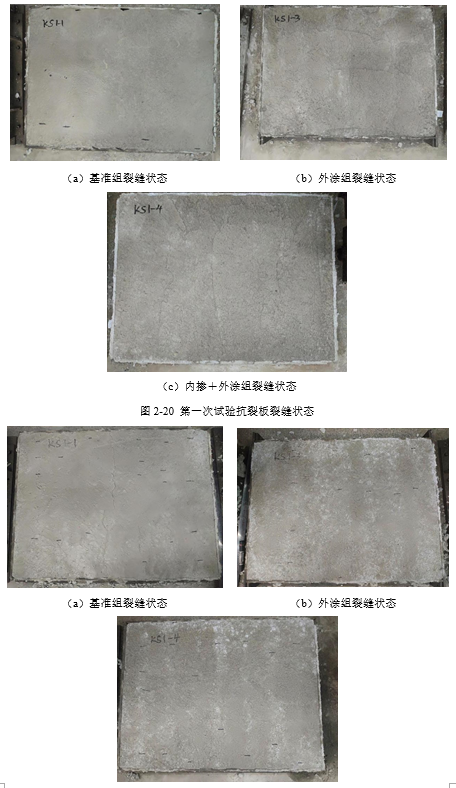

第一次試驗(yàn)抗裂板裂縫狀態(tài)見圖2-20，第二次試驗(yàn)抗裂板裂縫狀態(tài)見圖 2-21 。

科洛產(chǎn)品對C30混凝土早期抗裂性能的影響結(jié)果，如下表 2-10 所示。

表2-10 科洛產(chǎn)品對C30混凝土早期抗裂性能的影響

表2-10結(jié)果表明，對于 C30 混凝土，基準(zhǔn)組早期開裂面積為1205mm² /m² ，外涂科洛永凝液 DPS 組早期開裂面積為 426mm² /m² ，內(nèi)摻科洛水性無機(jī)納米抗裂防滲劑和外涂科洛永凝液 DPS 共用組早期開裂面積為553mm² /m² 。
