亚洲AⅤ无码日韩AV中文AV伦,99热这里有免费国产精品,精品免费人伦一区二区三区蜜桃,国产一级黄色录像,国产成人8x视频网站入口,a观看v视频网站入口免费,精品无码国产观看,97在线视频免费,国产片AV在线永久免费观看,亚洲精品国产国语

收藏本站 | 在線留言 |網(wǎng)站地圖 |企業(yè)分站歡迎來到科洛結(jié)構(gòu)自防水技術(shù)（深圳）有限公司！

科洛結(jié)構(gòu)自防水系統(tǒng)
混凝土內(nèi)摻科洛無機(jī)納米抗裂防滲劑+外噴永凝液DPS防水劑。
50年免費(fèi)維修-無機(jī)不老化、裂縫自修復(fù)，解決開裂不密實(shí)問題。

防水劑咨詢139-2289-6181

工期節(jié)省
99% 成本節(jié)省
40% 壽命提高
400%

您的位置: 首頁 > 防水技術(shù) > 科洛產(chǎn)品對基準(zhǔn)混凝土性能影響的試驗(yàn)研究系列之四

科洛產(chǎn)品對基準(zhǔn)混凝土性能影響的試驗(yàn)研究系列之四

返回列表 來源：發(fā)布日期： 2022.04.27 瀏覽次數(shù)：0

1.6.1 研究方案

為探究科洛永凝液DPS（外涂型產(chǎn)品）和科洛水性無機(jī)納米抗裂防滲劑（內(nèi)摻型產(chǎn)品）單獨(dú)及共同使用對基準(zhǔn)混凝土早期抗裂性能的影響，設(shè)定基準(zhǔn)、內(nèi)摻、外涂和內(nèi)摻+外涂共四種方式，對基準(zhǔn)混凝土早期抗裂性能進(jìn)行測試及對比分析，測試按照國家標(biāo)準(zhǔn)《普通混凝土長期性能和耐久性能試驗(yàn)方法標(biāo)準(zhǔn)》GB/T 50082-2009的相關(guān)規(guī)定執(zhí)行。

早期抗裂性能試驗(yàn)用混凝土試件尺寸為800mm×600mm×100mm，試驗(yàn)按照噴灑及養(yǎng)護(hù)方法的不同分為A、B兩種方式，方式A為抹面后30min開始風(fēng)吹，風(fēng)吹60min后開始噴灑液體，方式B為抹面后30min開始風(fēng)吹，無液體噴灑。

1.6.2 成型及養(yǎng)護(hù)方式A

1.6.2.1 混凝土配合比

科洛產(chǎn)品對基準(zhǔn)混凝土早期抗裂性能影響的試驗(yàn)研究用混凝土配合比見表1-13，其中基準(zhǔn)組和外涂組試件采用一組配合比，內(nèi)摻+外涂組試件采用另一組配合比。

表1-13 混凝土配合比

編號	組別	水灰比	砂率/%	基準(zhǔn)水泥/kg	砂/kg	石子/kg	水/kg	科洛防滲劑/kg
CS1-1	基準(zhǔn)	0.62	40	330	749	1123	205	0
CS1-3	外涂	0.62	40	330	749	1123	205	0
CS1-4	內(nèi)摻+外涂	0.61	40	330	749	1123	195	6.6

注1：混凝土坍落度控制在80mm±10mm，用水量根據(jù)坍落度控制進(jìn)行調(diào)整。

1.6.2.2 性能測試方法

（1）試驗(yàn)宜在溫度為（20±2）℃，相對濕度為（60±5）%的恒溫恒濕室中進(jìn)行。

（2）將混凝土澆筑至模具內(nèi)后，應(yīng)將混凝土攤平，且表面應(yīng)比模具邊框略高?？墒褂闷桨灞砻媸秸駬v器或者采用搗棒插搗，應(yīng)控制好振搗時間，并應(yīng)防止過振或欠振。

（3）在振搗后，應(yīng)用抹子整平表面，并應(yīng)使骨料不外露，且應(yīng)使表面平實(shí)。

（4）應(yīng)在試件成型后30min，立即調(diào)節(jié)風(fēng)扇位置盒風(fēng)速，應(yīng)使試件表面中心正上方100mm處風(fēng)速為（5±0.5）m/s。應(yīng)使風(fēng)向平行于試件表面盒裂縫誘導(dǎo)器。

（5）應(yīng)在風(fēng)吹開始60min后噴灑液體，基準(zhǔn)組噴灑自來水，外涂組和內(nèi)摻＋外涂組噴灑科洛永凝液DPS，一共四次，每次間隔7min，每次噴灑液體用量相等，噴灑總量按250g/㎡計。

（6）試驗(yàn)時間應(yīng)從混凝土攪拌加水開始計算，應(yīng)在（24±0.5）h測讀裂縫。裂縫長度應(yīng)用鋼直尺測量，并應(yīng)取裂縫兩端直線距離為裂縫長度。當(dāng)一個刀口上有兩條裂縫時，可將兩條裂縫的長度相加，折算成一條裂縫。

（7）裂縫寬度應(yīng)采用放大倍數(shù)至少40倍的度數(shù)顯微鏡進(jìn)行測量，應(yīng)測量每條裂縫的最大寬度。

1.6.2.3 成型及養(yǎng)護(hù)過程圖片

成型及養(yǎng)護(hù)方式A一次進(jìn)行基準(zhǔn)、外涂和內(nèi)摻＋外涂共三組對比試驗(yàn)，單次試驗(yàn)每組試件數(shù)為1個，試驗(yàn)次數(shù)為2次。

（1）第一次試驗(yàn)

成型及養(yǎng)護(hù)方式A條件下第一次試驗(yàn)，早期抗裂性能試驗(yàn)用混凝土坍落度狀態(tài)見圖1-20，成型試件過程中插搗及抹平步驟見圖1-21，拜訪風(fēng)扇位置見圖1-22，噴灑液體過程見圖1-23。

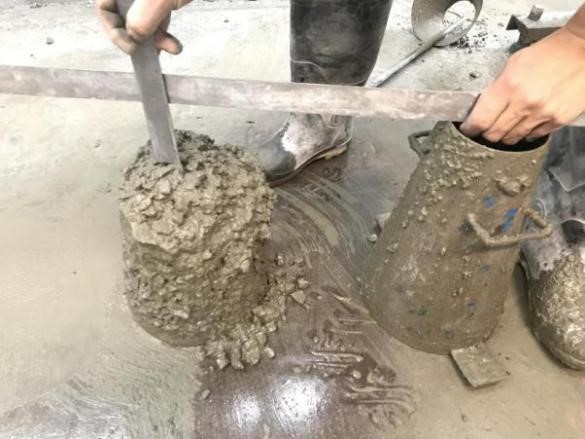

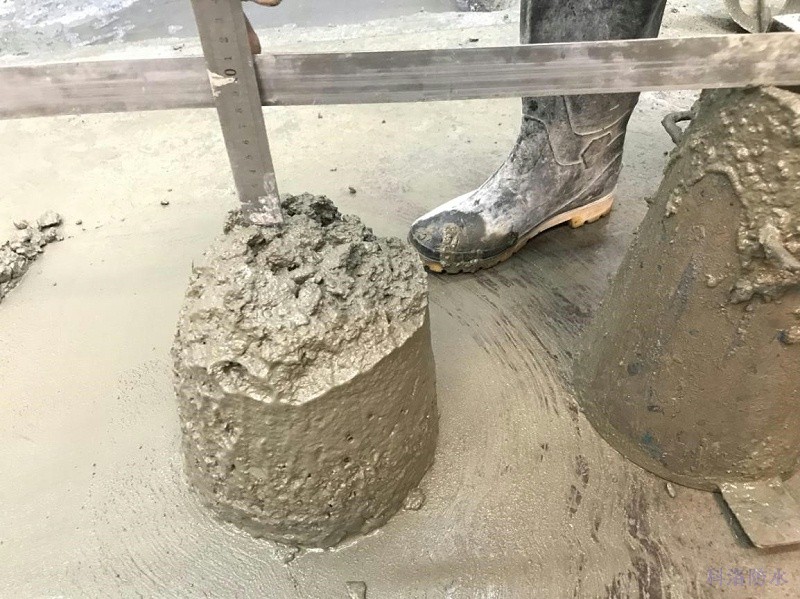

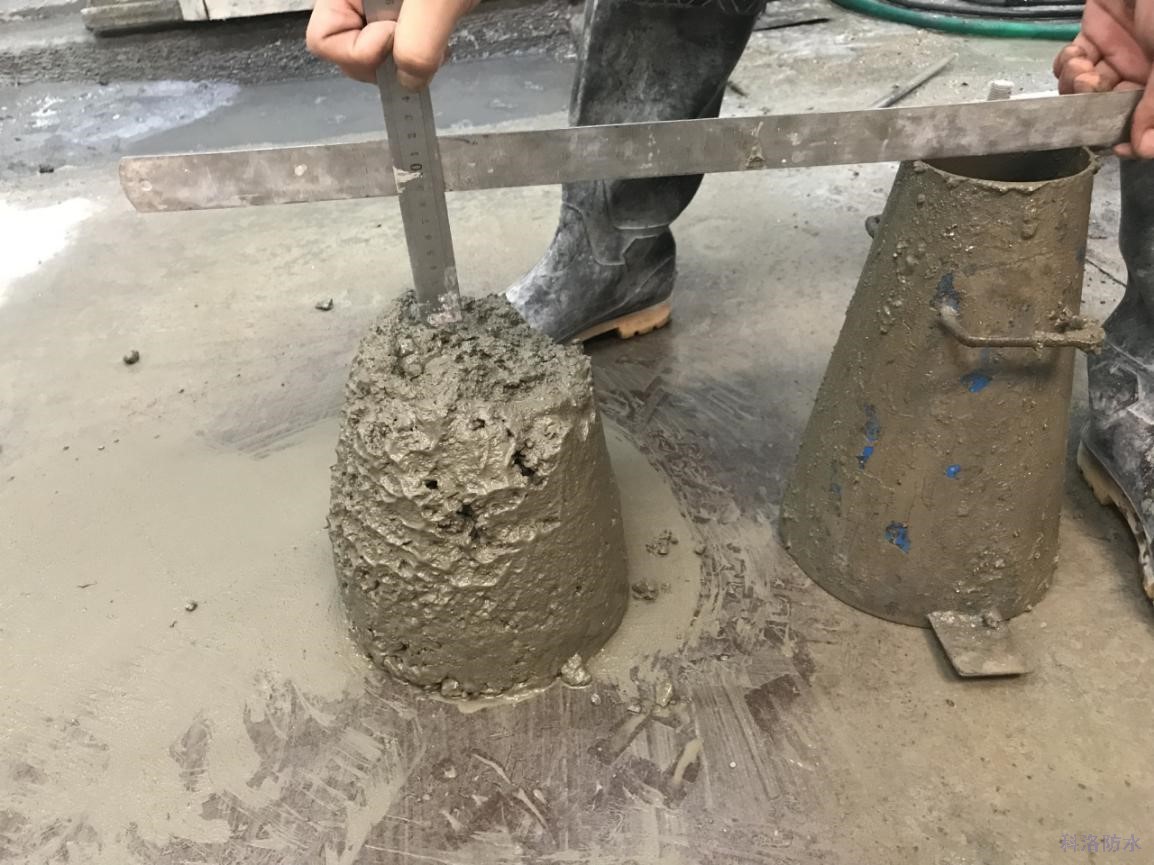

（a）基準(zhǔn)配合比混凝土坍落度80mm	（b）內(nèi)摻配合比混凝土坍落度85mm
圖1-20 早期抗裂性能試驗(yàn)用混凝土坍落度狀態(tài)

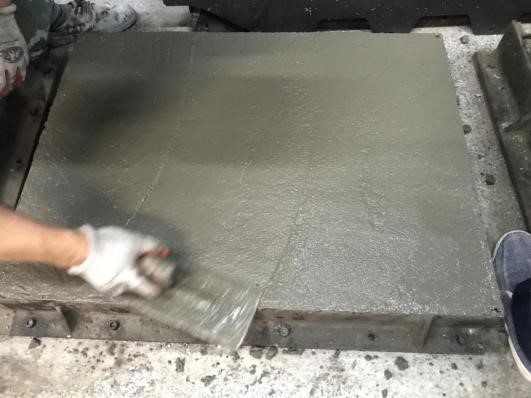

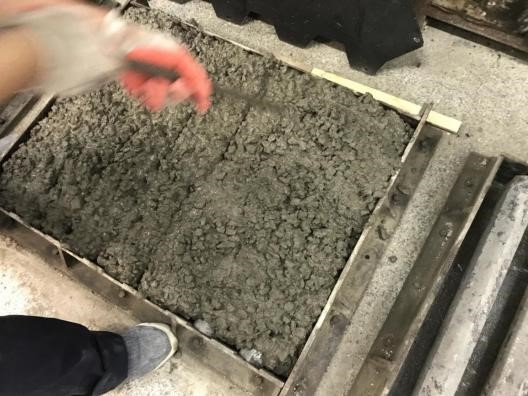

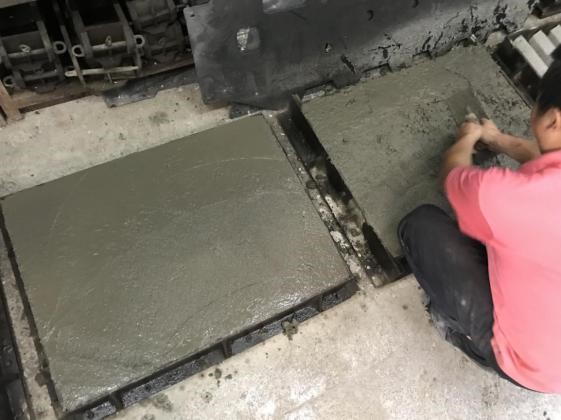

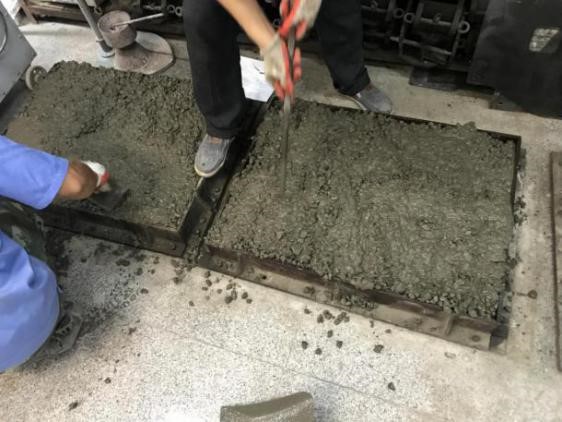

（a）插搗步驟	（b）抹平步驟
圖1-21 成型試件時插搗及抹平步驟

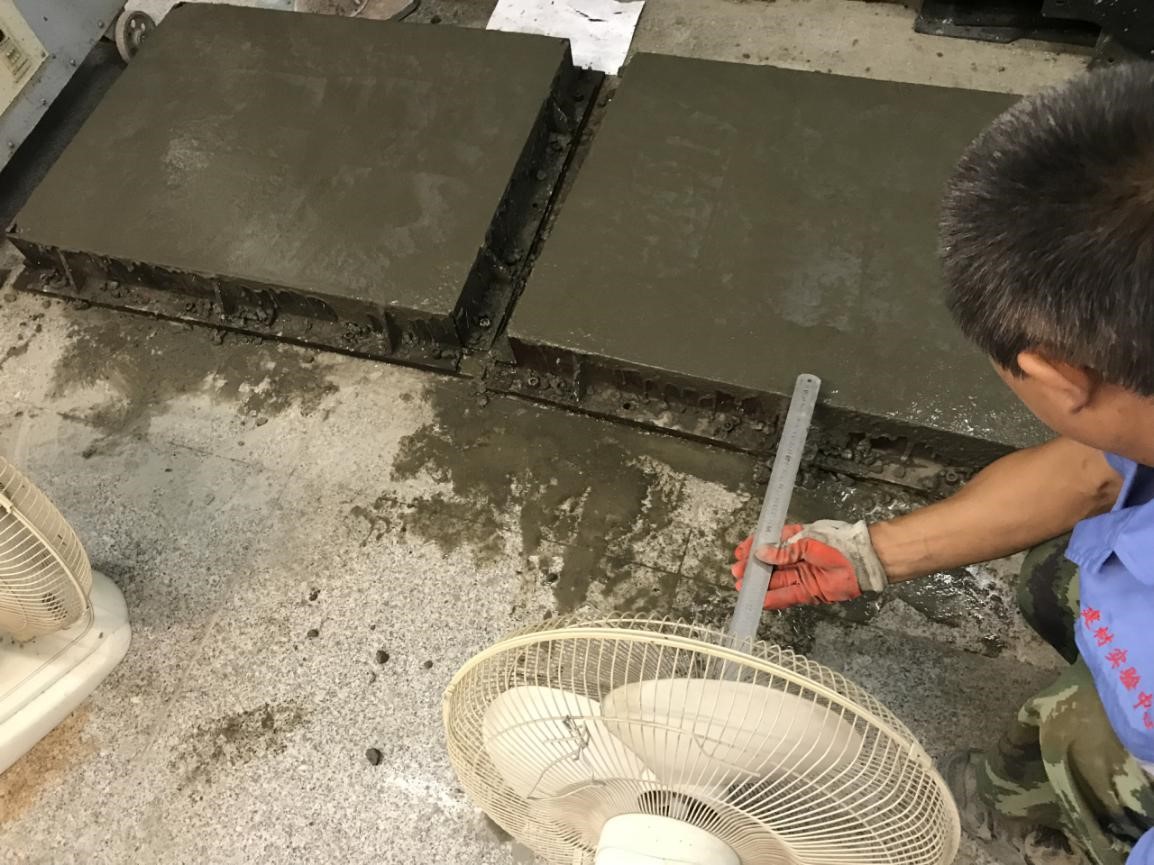

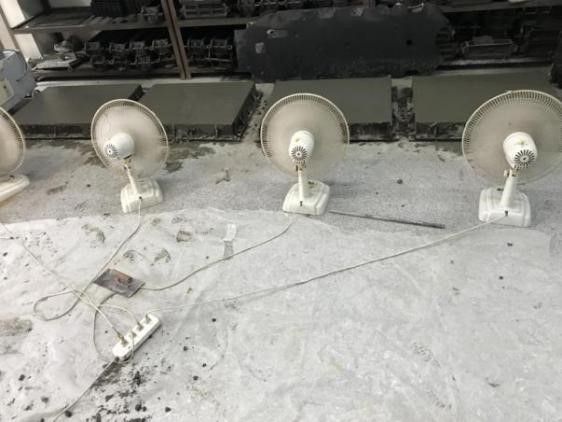

圖1-22 擺放風(fēng)扇

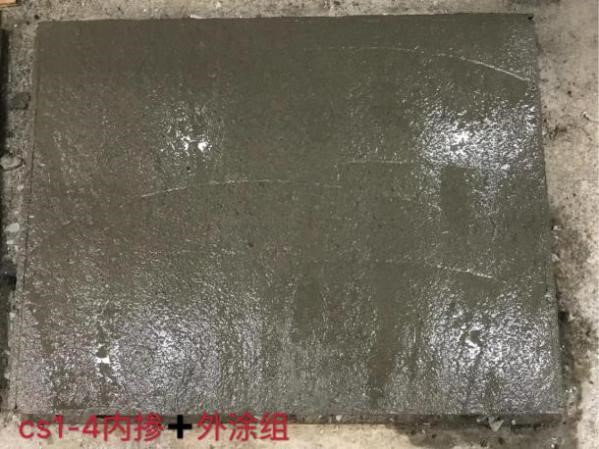

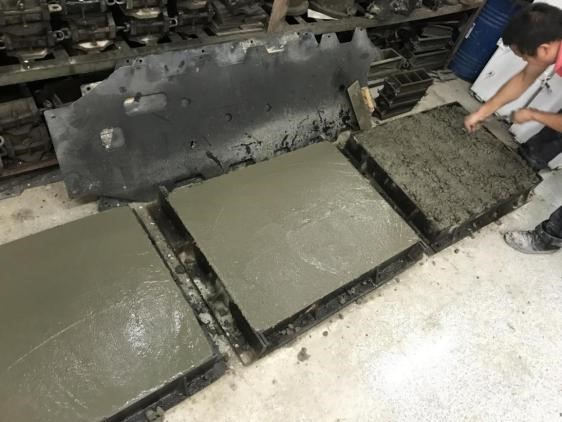

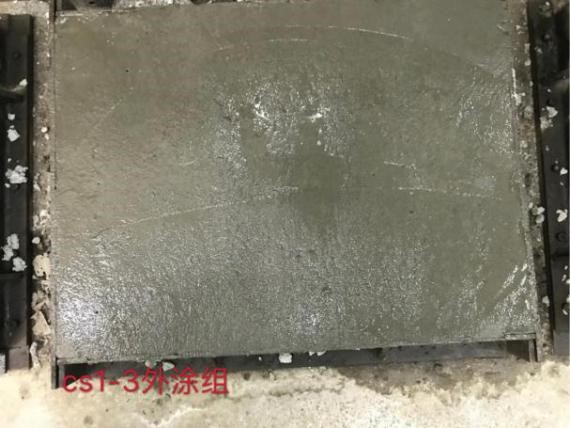

圖1-23 各組試件噴灑液體后狀態(tài)

（2）第二次試驗(yàn)

成型及養(yǎng)護(hù)方式A條件下第二次試驗(yàn)，早期抗裂性能試驗(yàn)用混凝土坍落度狀態(tài)見圖1-23，成型試件過程中插搗及抹平步驟見圖1-24，開啟風(fēng)扇風(fēng)吹步驟見圖1-25，噴灑液體過程見圖1-26。

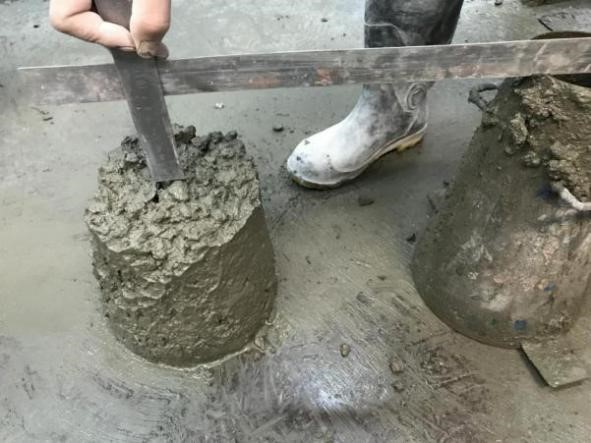

（a）基準(zhǔn)配合比坍落度75mm	（b）內(nèi)摻配合比坍落度80mm
圖1-24 早期抗裂性能試驗(yàn)第二次試驗(yàn)用混凝土坍落度狀態(tài)

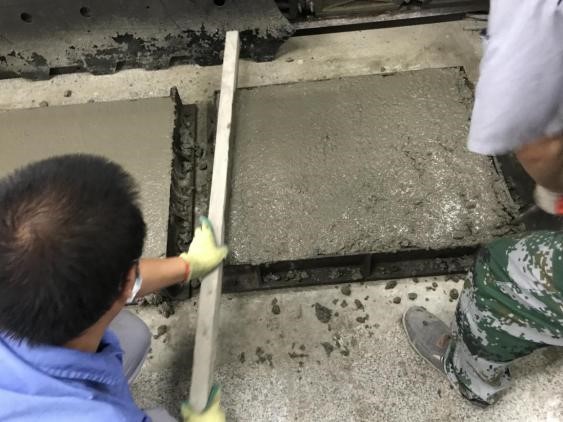

（a）插搗步驟	（b）抹平步驟
圖1-25 抗裂試件成型過程中插搗及抹平步驟圖

圖1-26 開啟風(fēng)扇風(fēng)吹步驟圖

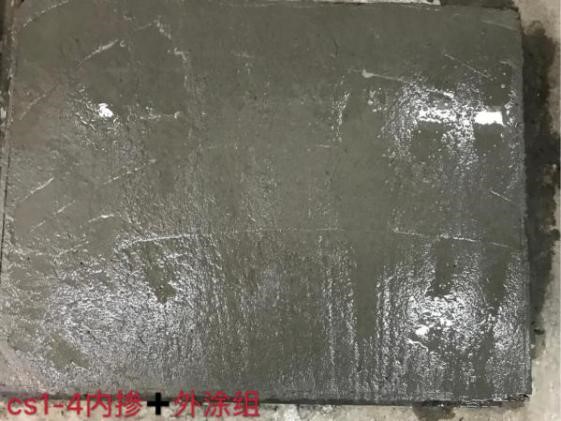

圖1-27 各組試件噴灑液體后狀態(tài)圖

1.6.2.4 結(jié)果及分析

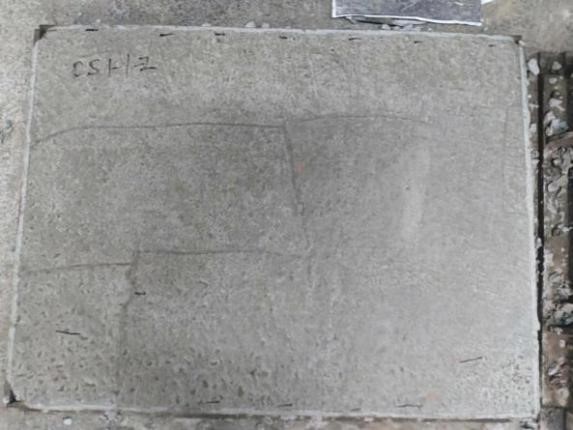

成型及養(yǎng)護(hù)方式A條件下，第一次試驗(yàn)抗裂試件開裂整體狀態(tài)見圖1-28，第二次試驗(yàn)抗裂試件開裂整體狀態(tài)見圖1-29。

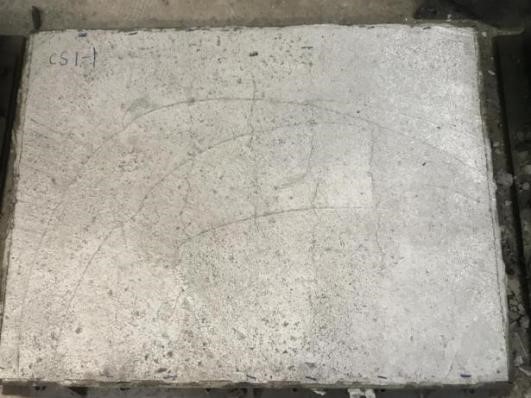

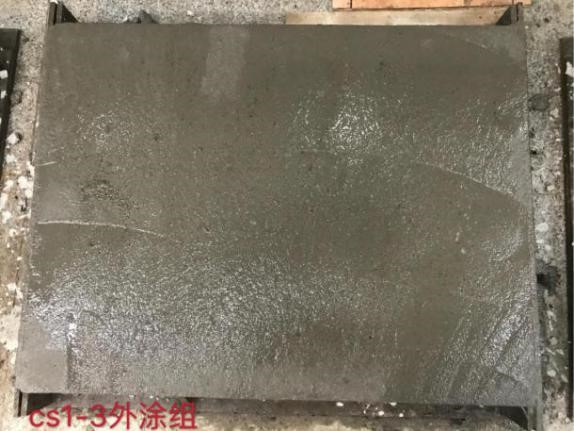

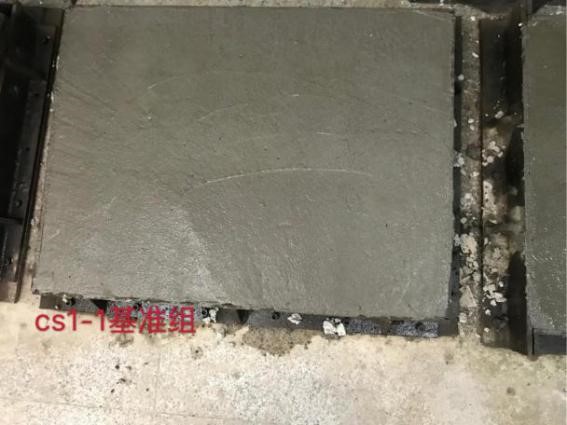

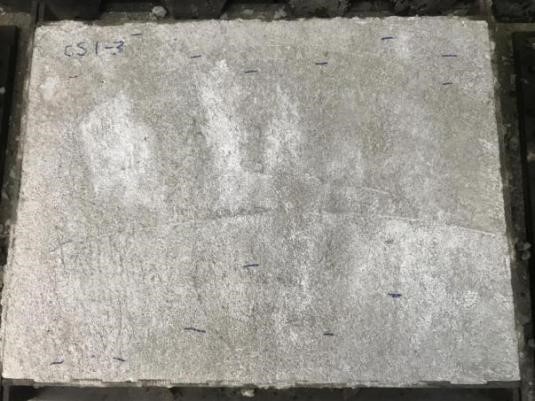

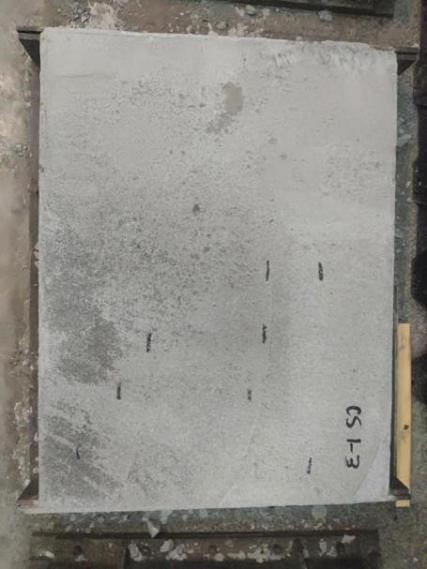

（a）基準(zhǔn)組狀態(tài)	（b）外涂組狀態(tài)

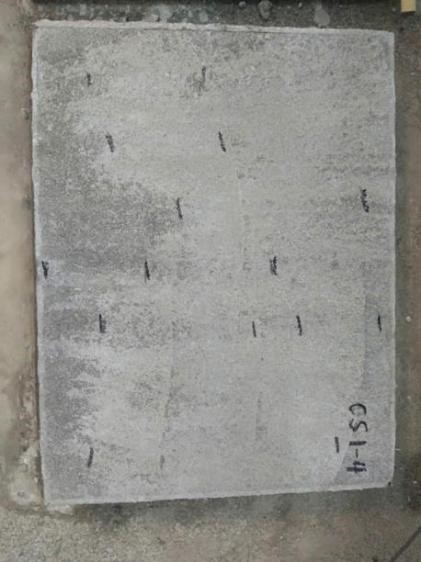

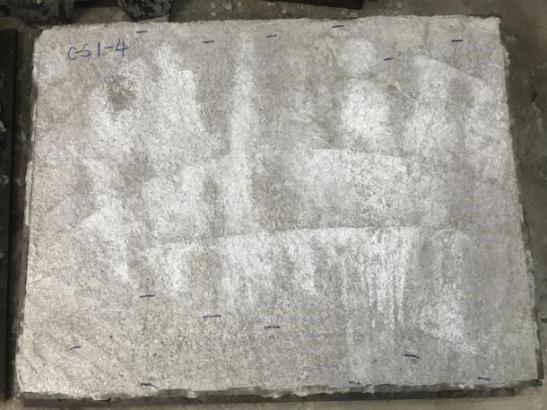

（c）內(nèi)摻＋外涂組狀態(tài)
圖1-28 方式A條件下第一次試驗(yàn)抗裂試件開裂整體狀態(tài)圖

（a）基準(zhǔn)組狀態(tài)	（b）外涂組狀態(tài)

（c）內(nèi)摻＋外涂組狀態(tài)
圖1-29 方式A 第二次試驗(yàn)抗裂試件開裂整體狀態(tài)圖

成型及養(yǎng)護(hù)方式A條件下，科洛產(chǎn)品對基準(zhǔn)混凝土早期抗裂性能的影響結(jié)果，詳見下表1-14。

表1-14 成型及養(yǎng)護(hù)方式A條件下科洛產(chǎn)品對基準(zhǔn)混凝土早期抗裂性能的影響

編號	組別	初始坍落度/mm	單位面積總開裂面積mm²/m²
CS1-1	基準(zhǔn)	80	635
CS1-3	外涂	80	199
CS1-4	內(nèi)摻+外涂	85	542

表1-14結(jié)果表明，在成型及養(yǎng)護(hù)方式A的基礎(chǔ)上，同配合比參數(shù)條件下的基準(zhǔn)混凝土外涂科洛永凝液DPS后，基準(zhǔn)組早期開裂面積為635mm²/m²，外涂組早期開裂面積為199mm²/m² ；同初始坍落度條件下的基準(zhǔn)混凝土摻加科洛水性無機(jī)納米抗裂防滲劑和外涂永凝液DPS共用后，內(nèi)摻+外涂組早期開裂面積為542mm²/m²。

1.6.3 成型及養(yǎng)護(hù)方式B

1.6.3.1混凝土配合比

成型及養(yǎng)護(hù)方式B條件下，科洛產(chǎn)品對基準(zhǔn)混凝土早期抗裂性能影響的試驗(yàn)研究用混凝土配合比如表1-15所示。

表1-15 混凝土配合比

編號	組別	水灰比	砂率/%	基準(zhǔn)水泥/kg	砂/kg	石子/kg	水/kg	科洛防滲劑/kg
CS1-1	基準(zhǔn)	0.62	40	330	749	1123	205	0
CS1-4	內(nèi)摻	0.61	40	330	749	1123	195	6.6

注1：混凝土坍落度控制在80mm±10mm，用水量根據(jù)坍落度控制進(jìn)行調(diào)整。

1.6.3.2 性能測試方法

（1）試驗(yàn)宜在溫度為（20±2）℃，相對濕度為（60±5）%的恒溫恒濕室中進(jìn)行。

（3）在振搗后，應(yīng)用抹子整平表面，并應(yīng)使骨料不外露，且應(yīng)使表面平實(shí)。

（5）試驗(yàn)時間應(yīng)從混凝土攪拌加水開始計算，應(yīng)在（24±0.5）h測讀裂縫。裂縫長度應(yīng)用鋼直尺測量，并應(yīng)取裂縫兩端直線距離為裂縫長度。當(dāng)一個刀口上有兩條裂縫時，可將兩條裂縫的長度相加，折算成一條裂縫。

（6）裂縫寬度應(yīng)采用放大倍數(shù)至少40倍的度數(shù)顯微鏡進(jìn)行測量，應(yīng)測量每條裂縫的最大寬度。

1.6.3.3 成型及養(yǎng)護(hù)過程圖片

成型及養(yǎng)護(hù)方式B條件下，早期抗裂性能試驗(yàn)用混凝土坍落度狀態(tài)見圖1-30，成型試件過程中插搗及抹平步驟見圖1-31，擺放風(fēng)扇位置和開啟風(fēng)吹見圖1-32。


（a）基準(zhǔn)配合比坍落度80mm	（b）內(nèi)摻配合比坍落度90mm
圖1-30 養(yǎng)護(hù)方式B條件下早期抗裂性能試驗(yàn)用混凝土坍落度狀態(tài)

（a）插搗步驟	（b）抹平步驟
圖1-31 成型過程中插搗及抹平步驟

圖1-32 擺放風(fēng)扇位置及開啟風(fēng)吹步驟

1.6.3.4 結(jié)果及分析

成型及養(yǎng)護(hù)方式B條件下，早期抗裂性能試件開裂狀態(tài)見圖1-33。

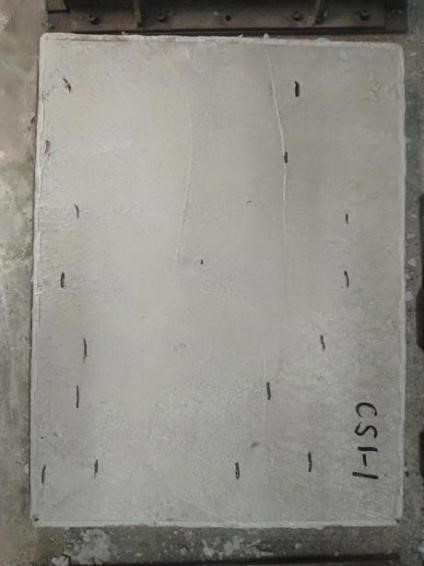

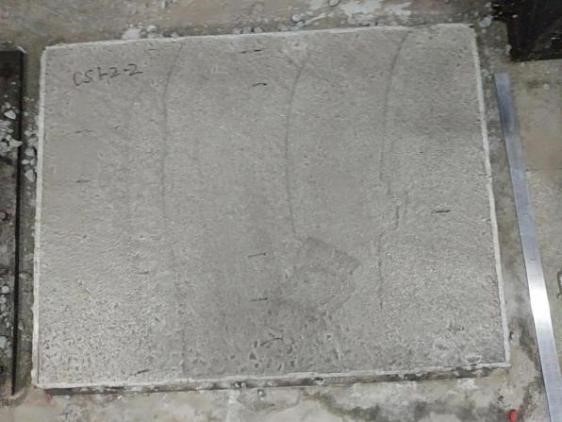

（a）基準(zhǔn)組第一塊試件	（b）基準(zhǔn)組第二塊試件

（c）內(nèi)摻組第一塊試件	（d）內(nèi)摻組第二塊試件
圖1-33 成型及養(yǎng)護(hù)方式B條件下早期抗裂性能試件開裂狀態(tài)圖
